Sistema de ejes electromecánicos con servomotores para modificación de sistema neumático

PROYECTO: SISTEMA DE EJES ELECTROMECÁNICOS CON SERVOMOTORES PARA MODIFICACIÓN DE SISTEMA NEUMÁTICO

Fecha: Marzo/2020

Ciudad: Quito

Ingeniero Responsable: Jairo Castillo

Ingeniero Desarrollo: Eduardo Bolaños/ Christian Toro

Tipo de industria: Alimenticia

Necesidad/Oportunidad del Cliente:

• Cambio de sistema de desmolde de pan.

• Tenía un sistema neumático que constantemente daba problemas por su construcción mecánica.

• Requiere un sistema electromecánico con movimientos autónomos de velocidad variable y flexibilidad para producción.

• Alta tecnología y automatización.

Solución ECUAINSETEC:

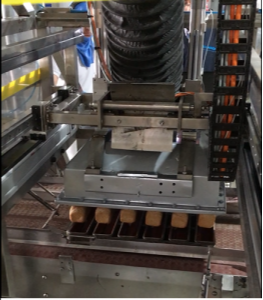

• Sistema de ejes electromecánicos con movimientos en eje X y Y.

• Guías paralelas EGC Festo para recorrido en eje X con servomotor y controlador CMMP.

• Cilindros electromecánicos ESBF Festo para movimiento en eje Y con servomotores y controladores CMMP.

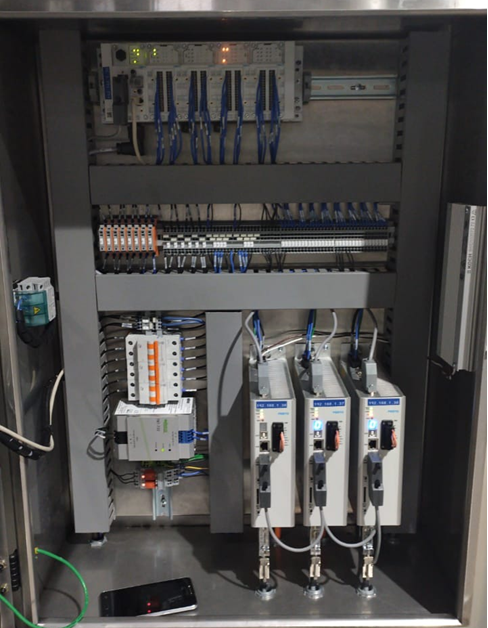

• PLC Festo CPX con comunicación CAN-OPEN para enlace con controladores de servomotores.

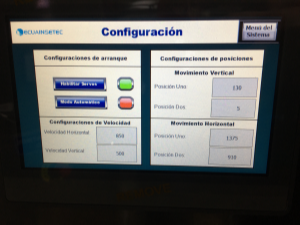

• HMI CDPX Festo de 7 pulgadas a color.

Breve descripción de la aplicación: (Características)

• Movimientos coordinados, optimización de tiempo, capacidad de modificar la velocidad.

• Ejes robustos, movimientos precisos con alta repetitividad.

• Comunicación rápida entre controladores y PLC.

• Flexibilidad para añadir más sistemas al PLC.

Beneficios para el cliente:

• Los ejes electromecánicos Festo permiten movimientos con excelente repetitividad y alta velocidad generando una mejora considerable en tiempos de producción.

• Los controladores de servomotores permiten un control adecuado para impedir choques o daños a terceros durante el funcionamiento.

• Facilidad en posicionamiento del producto, con posibilidad de ediciones de posición sin cambios costosos o integrales.

• Flexibilidad de expansión y vinculación con sistemas adicionales.
