PROYECTO: APROVISIONAMIENTO Y ARRANQUE DE FLUJÓMETROS PARA GAS NATURAL
Fecha: Octubre/2018
Ciudad/Sucursal: Quito
Ingeniero Responsable: Bolaños Nuñez Eduardo Xavier
Ingeniero Desarrollo: Bolaños Nuñez Eduardo Xavier
Tipo de industria: Petróleo y Gas
Necesidad/Oportunidad del Cliente:
Detectar flujo volumétrico en tres líneas de gas natural GN.
Dos líneas están ubicadas a las entradas de los separadores de tal modo que lo que se busca es un muestreo para conocer el flujo de gas otorgado por cada pozo de petróleo.
La tercera línea se ubica en una planta interna generadora de energía eléctrica. El mismo gas natural se lo desea utilizar una vez que ha sido separado y filtrado.
Se desea que los flujómetros tengan MODBUS RTU para una vinculación al sistema de gestión de datos a futuro.
Solución ECUAINSETEC:
Se propuso utilizar medidores FOX THERMAL, ya que son instrumentos específicos para la medición de flujo de gas. Además proveen medición de temperatura sin necesidad de instrumentos adicionales.
El cliente se encargó del montaje mecánico de los equipos.

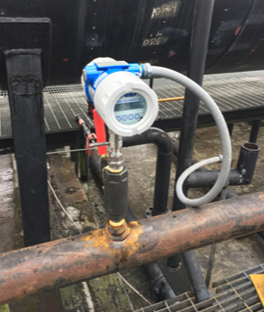

Para las líneas de separadores se utilizaron dos equipos FT4X de inserción con cromatografía variable.

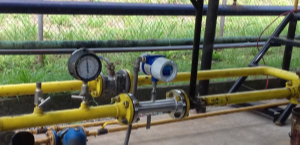

Para la línea de generación, se uso un equipo FT3 en línea bridado.
Breve descripción de la aplicación: (Características)
Flujómetros FOX THERMAL con calibración desde fábrica (cromatografía del gas entregada por el cliente), medición de flujo y temperatura incluida.
Comunicación MODBUS RTU.
Beneficios para el cliente:
Precisión garantizada.
El equipo puede detectar temperatura. Esto le permite al cliente obtener datos, como: flujo másico y temperatura de proceso, sin requerir otros equipos: Ahorro en instrumentación.
Con el teclado capacitivo y el display se puede configurar el instrumento directamente en campo. Generando ahorro de tiempo en parametrización.
Seguridad garantizada en zonas ATEX.
